首先，500X-16P-200持壓/泄壓閥 - 概述

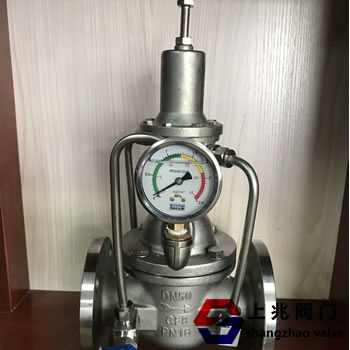

500X-16P-200持壓/泄壓閥由主閥，壓力釋放/壓力保持導向針閥，球閥，微過濾器和壓力表組成，形成液壓控制接管系統。它可以通過液壓自動操作用作減壓閥或壓力保持閥。當用作減壓閥時，供水管路壓力可以保持在設定的安全值以下;對于壓力保持閥，主閥的上游水壓可以保持在設定值以上，以維持主閥的上游供應壓力。

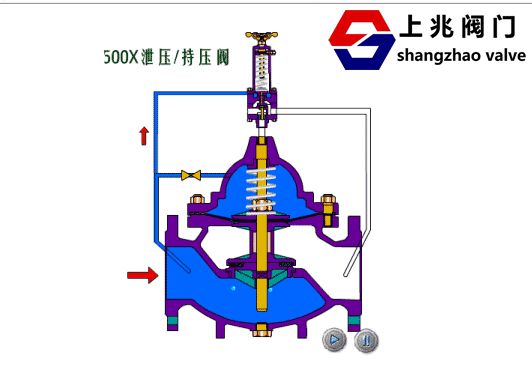

二，500X-16P-200持壓/泄壓閥 - 工作原理



1.作為減壓閥：當減壓/保壓先導閥調節到泄壓狀態時，水流過針閥，主閥控制室，球閥A，減壓/壓力保持先導閥，球閥B到出口。主閥打開。當入口壓力超過泄壓/壓力保持先導閥設定的安全值時，減壓先導閥將自動打開，部分水通過球閥C排出，以釋放管道的壓力。當壓力恢復到安全值時，減壓閥會自動關閉。制作減壓閥時，每個球閥都是常開的。



2.作為保壓閥：當壓力釋放/壓力保持先導閥調節到保壓狀態時，只要主閥入口水壓低于先導閥設定值，先導閥就會關閉。主控制室升壓，主閥關閉。當主閥在上游供應時當壓力超過先導閥的設定壓力時，可以打開壓力保持閥，控制室內的水通過球閥排出到出口，控制室的主閥打開， 開始供水，即保持上游水壓。 當用作壓力保持閥時，球閥C通常關閉或用線塞代替。



三，500X-16P-200持壓泄壓閥 - 主要技術參數：
