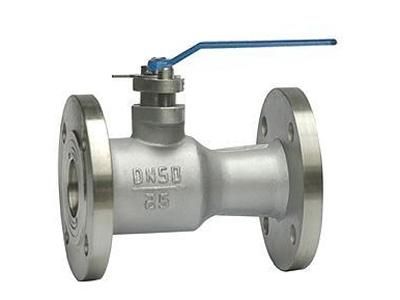

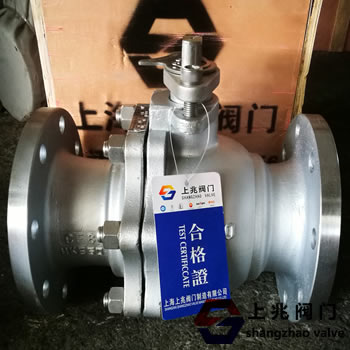

【產品用途】 Q41F不銹鋼球閥PN16~PN64法蘭球閥適用于150~1500類，PN16~PN64，JIS10K~JIS20K的各種管道。它用于切斷或連接管道中的介質。不同的材料可用于水， 蒸汽，油，液化氣，天然氣，煤氣，硝酸，醋酸，氧化介質，尿素和其他介質。 Q41F不銹鋼球閥產品特點】 1。在各種閥門中，球閥的流動阻力最小。當全直徑球閥打開時，球通道，閥體通道和連接管的直徑相等，形成一個直徑，介質幾乎不會流失。 2。當球閥旋轉90°時，它可以完全打開，快速打開和關閉。 與相同規格的閘閥和截止閥相比，球閥體積小，重量輕，便于管道安裝。
| 設計與制造 | 結構長度 | 法蘭尺寸 | 壓力-溫度 | 試驗-檢驗 | | GB122237 | GB12221 | GB9113 JB79 | GB9131 | GB/T13927 JB/T9092 |
| 公稱壓力 | 1.6 | 2.5 | 4.0 | | 強度試驗 | 2.4 | 3.8 | 6.0 | | 水密封試驗 | 1.8 | 2.8 | 4.4 | | 氣密封試驗 | 0.4-0.7 |
| 閥體 | | ZG1Cr18Ni9Ti | CF8 | CF3 | ZG1Cr18Ni12Mo2Ti | CF8M | CF3M | | 球體 閥桿 | | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | | 閥 座 | 聚四氟乙烯PTFE 加坡纖增強聚四氟乙烯PTFE+Glass 對位聚笨PPL | | 墊片 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 齒形墊片 | | 閥桿座 | 聚四氟乙烯PTFE 不銹鋼/柔性石墨 | | 填料 | 聚四氟乙烯PTFE 增強柔性石墨 | | 填料壓蓋 | | 1Cr18Ni9Ti | 304 | 304L | 1Cr18Ni12Mo2Ti | 316 | 316L | | 溫度 | -29℃～150℃(聚四氟乙烯 PTFE) -29℃～200℃(加玻纖增強聚四氟乙烯 PTFE+GLASS) -29℃～300℃(對位聚笨 PPL) | | 介質 | 水 蒸汽 油品 | 硝酸類 | 強氧化介質 | 醋酸類 | 尿素類 |
|
