一、產品[不銹鋼電磁閥]的詳細資料：

產品型號：ZBSF

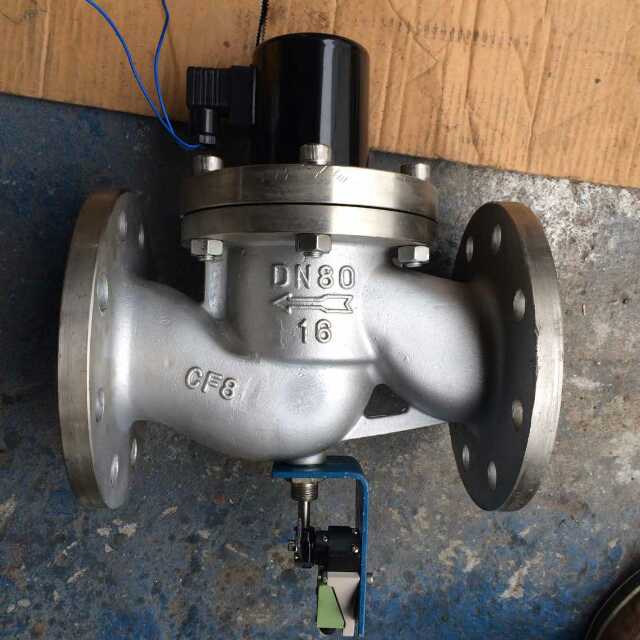

產品名稱：不銹鋼電磁閥

產品特點：ZBSF系列全不銹鋼電磁閥是工業過程自動化控制系統用執行器。它在接受電控信號后能自動開啟或關閉，實現對管道中的液體介質的通斷或流量調節控制。 本系列電磁閥可廣泛地應用于紡織、印刷、化工、塑料、橡膠、制藥、食品、建材、機械、電器、表面處理等生產和科研部門以及浴室、食堂、空調等人們日常生活設施中。ZBSF-Y系列電磁閥主要用于腐蝕性液體、超凈液體和食用液體等液體介質的控制。ZBSF系列電磁閥主要用于腐蝕氣體、超凈氣體等氣體介質的控制。 全不銹鋼電磁閥,不銹鋼電磁閥,電磁閥。

二、結構與工作原理： 本閥為分步動作直接導式常閉電磁閥，線圈通電后銜鐵先帶動小閥開啟，大閥在所形成的介質壓差和電磁力的作用下而開啟。線圈斷電，銜鐵部件復位，大小閥利用介質壓力而緊密關閉。緊急切斷閥

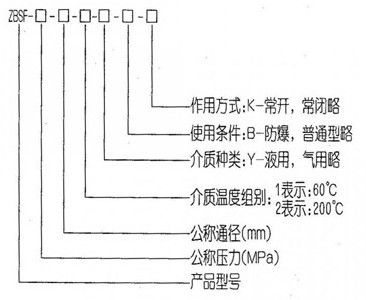

三、型號規格說明： 型號規格說明圖

四、技術參數： 工作介質 腐蝕性氣體、超凈流體、食用流體

ZBSF-1：氣體用ZBSF-1Y：液體用

ZBSF-2：氣體用ZBSF-2Y：液體用

介質溫度°C ZBSF-1(1Y): ≤60°C ZBSF-2(2Y): ≤200°C

公稱壓差（MPa） 1.6

工作壓差（MPa） 0~1.6

電源電壓 AC220V其余規格可作特殊訂貨

使用壽命 按JB/T7352-94規定

額定流量系數（kv）

泄漏量（ml/min） 按JB/T7352-94.F規定

公稱通徑（mm） 10 15 20 25 32 40 50

功耗（VA） 40 50

五、ZBSF不銹鋼電磁閥安裝尺寸： DN L H D D1 D2 b f n-d

10 130 153 90 60 41 14 3 4 -ф14

15 130 153 95 65 46 14 3 4 -ф14

20 150 153 105 75 56 16 3 4 -ф14

25 160 153 115 85 65 16 3 4 -ф14

32 180 176 140 100 76 18 3 4 -ф18

40 200 176 150 110 84 18 3 4 -ф18

50 230 192 165 125 99 20 3 4 -ф18
